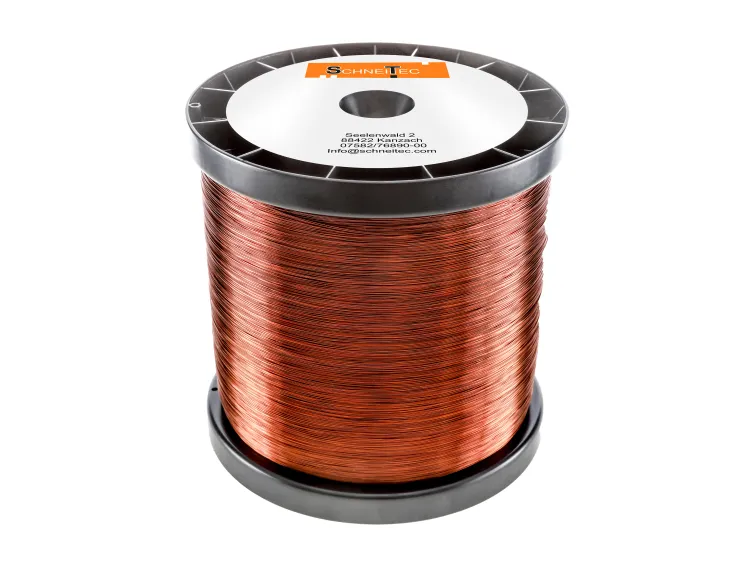

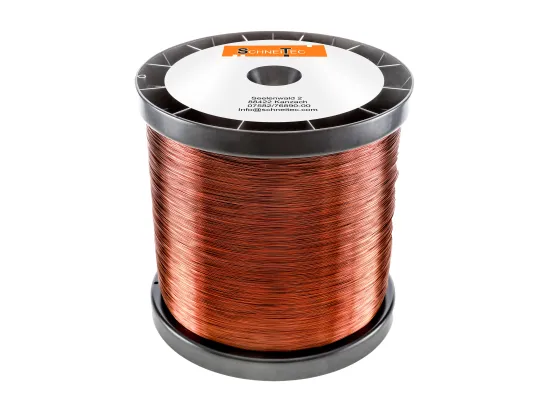

Kupferlackdraht V 180 - Ø 0,236 mm - CU Lackdraht Grad 1
Der Draht ist immer an einem Stück!
Typ: V 180 / Grad 1 nach IEC 60317-51
Wärmeklasse: 180°C
Drahtdurchmesser / Nenndurchmesser: 0,236 mm
Gewicht - nur Kupferleiter ohne Lack - 8,96kg/dm³: 0,3919 kg/km
Ø- Außen mit Lack Grad 2 (2L) Untere Grenzwert: 0,268 mm
Ø- Außen mit Lack Grad 2 (2L) Oberer Grenzwert: 0,283 mm
Nennwiderstand bei 20°C: 0,3908 Ω/m
verzinnbar: ja (indirekt verzinnbar, Entfernung des Lacks ist nötig)
Lieferung: auf Kunststoffspule
Besonders gute Verarbeitbarkeit bei gleichzeitig ausgezeichneten thermischen und elektrischen Eigenschaften.
geeignet für Modellbau, Spulen, Kleinmotoren, Transformatoren, Relais und Magnetspulen, uvm.
Eigenschaften:
Der Kupferlackdraht V 180 ist ein direkt verzinnbarer Kupferlackdraht der Wärmeklasse H. Herausragende Merkmale des Drahtes sind sehr hohe Dauerwärmebeständigkeit und thermische Kurzzeitüberlastfertigkeit in Verbindung mit schneller Verzinnbarkeit bei Zinnbadtemperaturen ab 390°C ohne vorheriges mechanisches Entfernen des Lackfilms. Der Kupferlackdraht V 180 ermöglicht dem Anwender damit rationelle und sichere Kontaktierung eines thermisch beständigen Kupferlackdrahtes ohne Versprödung des Kupferleiters. Die Drähte lassen sich aber auch leicht schweißen und anschlagen. Modernste Verfahrenstechniken, Prozessreglungen und - kontrollen bei der Drahtherstellung sichern hohe Dehnbarkeit, leichte Formbarkeit und hervorragende Isolationseigenschaften, so dass der Kupferlackdraht V 180 den anwendungstechnischen Anforderungen moderner Wickeltechnik gerecht wird.
Anwendung:
Die Summe hervorragender Eigenschaften macht den Typ V 180 zum Allrounddraht für alle Anwendungen, die überdurchschnittliche Ansprüche an Resistenzen, an die Verarbeitbarkeit mittels hoch beanspruchender Wickel- und Einziehtechniken oder an die generelle Funktionszuverlässigkeit stellen. Er wird universell in Kleinmotoren, Magnetspulen, Netzgeräten, Relais, Schütze und Wechselrichter angewendet.
Der Draht ist immer an einem Stück!
Typ: V 180 / Grad 1 nach IEC 60317-51
Wärmeklasse: 180°C
Drahtdurchmesser / Nenndurchmesser: 0,236 mm
Gewicht - nur Kupferleiter ohne Lack - 8,96kg/dm³: 0,3919 kg/km
Ø- Außen mit Lack Grad 2 (2L) Untere Grenzwert: 0,268 mm
Ø- Außen mit Lack Grad 2 (2L) Oberer Grenzwert: 0,283 mm
Nennwiderstand bei 20°C: 0,3908 Ω/m
verzinnbar: ja (indirekt verzinnbar, Entfernung des Lacks ist nötig)
Lieferung: auf Kunststoffspule
Besonders gute Verarbeitbarkeit bei gleichzeitig ausgezeichneten thermischen und elektrischen Eigenschaften.
geeignet für Modellbau, Spulen, Kleinmotoren, Transformatoren, Relais und Magnetspulen, uvm.
Eigenschaften:
Der Kupferlackdraht V 180 ist ein direkt verzinnbarer Kupferlackdraht der Wärmeklasse H. Herausragende Merkmale des Drahtes sind sehr hohe Dauerwärmebeständigkeit und thermische Kurzzeitüberlastfertigkeit in Verbindung mit schneller Verzinnbarkeit bei Zinnbadtemperaturen ab 390°C ohne vorheriges mechanisches Entfernen des Lackfilms. Der Kupferlackdraht V 180 ermöglicht dem Anwender damit rationelle und sichere Kontaktierung eines thermisch beständigen Kupferlackdrahtes ohne Versprödung des Kupferleiters. Die Drähte lassen sich aber auch leicht schweißen und anschlagen. Modernste Verfahrenstechniken, Prozessreglungen und - kontrollen bei der Drahtherstellung sichern hohe Dehnbarkeit, leichte Formbarkeit und hervorragende Isolationseigenschaften, so dass der Kupferlackdraht V 180 den anwendungstechnischen Anforderungen moderner Wickeltechnik gerecht wird.
Anwendung:
Die Summe hervorragender Eigenschaften macht den Typ V 180 zum Allrounddraht für alle Anwendungen, die überdurchschnittliche Ansprüche an Resistenzen, an die Verarbeitbarkeit mittels hoch beanspruchender Wickel- und Einziehtechniken oder an die generelle Funktionszuverlässigkeit stellen. Er wird universell in Kleinmotoren, Magnetspulen, Netzgeräten, Relais, Schütze und Wechselrichter angewendet.
