Flächenisolierstoff 0,48 mm Plattenform (ca. 800 mm x 880 mm) - NPN, Drehstrom-Trafo-Motoren-Isolation, Polyesterfolie

EAN:

4260633184607

33,85 EUR 38,47 EUR pro 1minkl. MwSt., zzgl. Versand

Lieferzeit:

3-4 Tage (Ausland abweichend)

Lagerbestand:

In den Warenkorb

Beschreibung

Flächenisolierstoff - NPN, Drehstrom-Isolation, Trafo-Isolation, Polyesterfolie

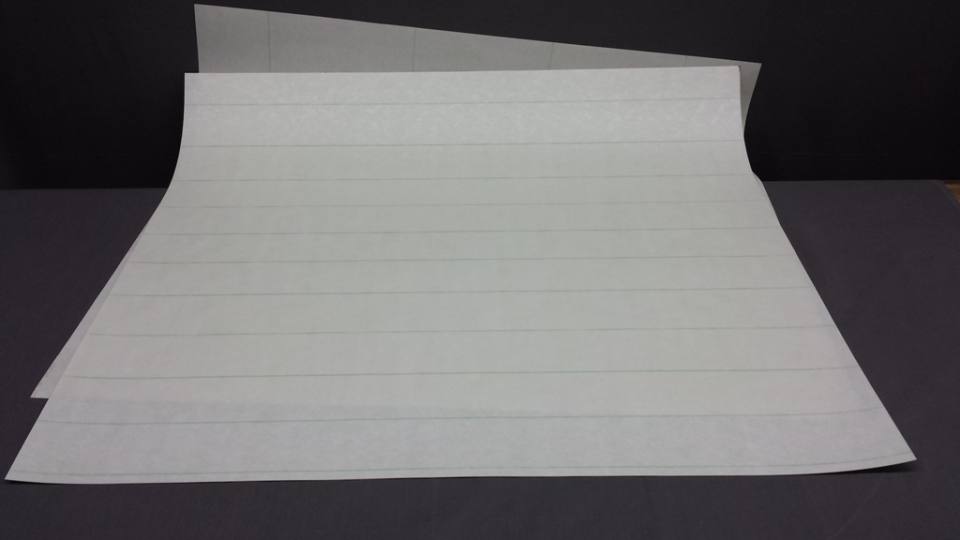

Sie kaufen hier ein Flächenisoliermaterial in Plattenform mit den Maßen: ca. 800mm x 880mm
Stärke: 0,48mm – 1 Stück

Beschreibung:
Der Flächenisolierstoff NPN/80 ist eine flexible 3-Schichtisolation bestehend aus einer Polyesterfolie mit beidseitiger kalandrierter Nomex® -Auflage mit grünen Streifen.
Eigenschaften:
Durch die bewährten elektrischen Eigenschaften der Polyesterfolie und die hervorragenden mechanischen und thermischen Eigenschaften der Außenlagen ergibt sich dieser hochwertige Flächenisolierstoff. Durch die Imprägniermittel-Aufnahmefähigkeit der Außenlagen ergibt sich eine ausgezeichnete Verbindung aller Wicklungskomponenten.
Anwendung:
NPN/80 ist eine wirtschaftliche Flächenisolierstoff-Variante welche in geeigneten Isoliersystemen der Klasse H (180 °C) eingesetzt werden kann und wird in Elektromotoren als Nutisolation und Deckschieber sowie als Phasenisolation verwendet. Im Transformatorenbau wird NPN/80 als Kern-, Lagen- und Deckisolation verarbeitet.
Standards:
In Systemen Klasse H (180 °C) einsetzbar.
Isolierstoff nach IEC 626-1.
UL System-Approbation.
RoHS-konform gemäß 2011/EU.
Prüfnorm IEC 626-2 und Probenvorbereitung gemäß Normklima 23/50
Lieferformen:
Gesamtdicke in μm: 220, 300, 360, 480
Meterware, Rollenware, Plattenmaterial: ca. 800 x 880 mm
Basis:
PET-Folie + kalandriertes Nomex® beidseitig

Technische Daten:
Gesamtdicke [mm]: 0,48
Dickenabweichung [%]: ±10
Foliendicke [µm]: 300
Nomex® Papierdicke [µm]: 80
Flächengewicht [g/m²]: 570
Zugfestigkeit längs* [N/mm²]: 90
Zugfestigkeit quer* [N/mm²]: 80
Dehnung längs* [%]: 20
Dehnung quer* [%]: 25
elektrische Durchschlagsspannung* [kV]: 25
* Mittelwert

Nomex® ist eine eingetragene Marke von E.I. Du Pont de Nemours and Company

Detailliertere Informationen sind auf Anfrage jederzeit erhältlich. Stoffliche und toxische Eigenschaften sind dem entsprechenden Sicherheitsdatenblatt zu entnehmen.
